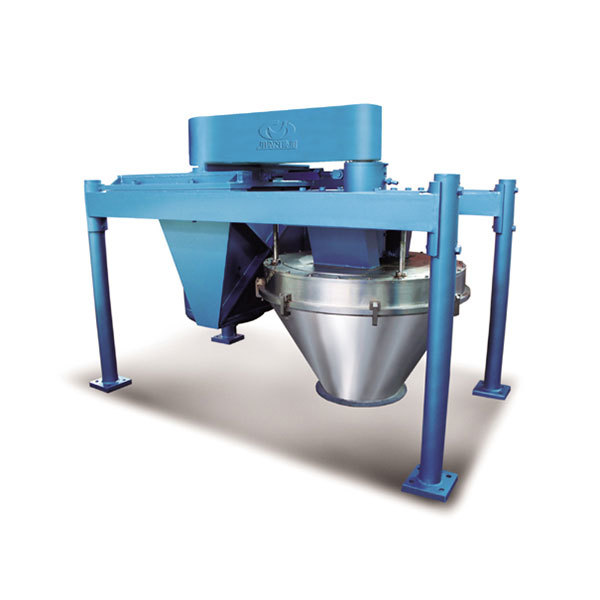

XJZ/XZ 上懸式離心機

關鍵詞：

上懸式

所屬分類：

其他系列

咨詢熱線：

023-63176665

聯系我們

返回列表

工作原理

　　上懸式離心機主要由轉鼓、驅動系統、軸座、上機殼、外殼、下主軸、刮刀組等組成。其結構是傳動系統置于上方，由立式電機通過聯軸器直接驅動主軸運轉，轉鼓固定在主軸的下端。上懸式離心機的工作原理:電機驅動轉鼓旋轉，達到進料轉速狀态時，待分離的懸浮液物料由進料管進入高速旋轉的轉鼓内，進料達到預定容積後停止進科，轉鼓升至高速分離轉速，在離心力的作用下，物料通過濾布(濾網)實現過濾，液相穿過濾層經轉鼓孔甩至空腔經出液管排出，固相則被截留在轉鼓内形成圓桶狀濾餅，随後可對濾餅進行洗滌，達到分離要求後，轉速降到卸料轉速狀态，下部轉鼓罩殼沿軸線方向向上運動，刮刀裝置動作，将濾餅從轉鼓内壁刮下經離心機下部出料口排出。

主要特點

　　1.離心機采用電機變頻驅動，全自動循環操作，在周期自動循環操作中，變頻無級調速實現優化的操作，較大限度
地滿足低速加料、高速分離、低速卸料的要求。

　　2.離心機采用能耗或回饋制動，節能效果顯著。

　　3.電氣控制采用可編程序控制器(PLC)，可對各個工序進行時間設置，操作屏.上顯示各工序的實時工作狀态。

　　4.離心機與物料接觸的零件采用奧氏體不鏽鋼(根據用戶需要)制造，使生産過程做到了清潔衛生。

　　5.離心機整體結構緊湊，運轉平穩。

　　6.生産能力大、自動化程度高、轉速高、分離效果好、噪音低、勞動強度低。

應用領域

　　上懸式離心機應用廣泛，從細顆粒的澱粉到中粗顆粒的白糖，特别适用于細粘物料的分離，廣泛适用于化工、輕工、制藥等行業，如食用糖、葡萄糖、甲糖膏、磷酸氫鈣、味精、硼酸、硼砂、碳酸鈣、澱粉、氯酸鉀、石膏等物料。

主要規格及參數

　　上懸式離心機，根據卸料方式不同，分為以下兩大類:

　　固體晶粒較細、質地較緊密，轉鼓采用圓柱形簡體，可通過刮刀徑向和軸向運動将物料從轉鼓壁上刮下，完成卸料過程，稱為"XJZ” 型。

　　固體晶粒較粗、質地較疏松，轉鼓采用柱錐形簡體, 利用轉鼓低速即停由慣性使物料松散，靠重力完成卸料,稱為“XZ”型。

項目 / 型号	刮刀卸料					重力卸料
項目 / 型号	XJZ1300	XJZ1320	XJZ1600	XJZ1700	XJZ1800	XJZ1250	XJZ1320
轉鼓内徑	1300	1320	1600	1700	1800	1250	1320
最高轉速（r/min）	1200	1300/1450	1100	1100	1000	960	1300
分離因數	1090	1240/1550	1085	1138	1007	660	1250
機器淨重	6200	6600	9000	10800	12600	6120	7100
外形尺寸	2686×1750×4655	2686×1740×4480	2234×2232×4530	2300×2360×4680	2360×2386×4980	2150×1746×3788	2176×2480×4578
