LWS系列三相卧式螺旋卸料沉降離心機

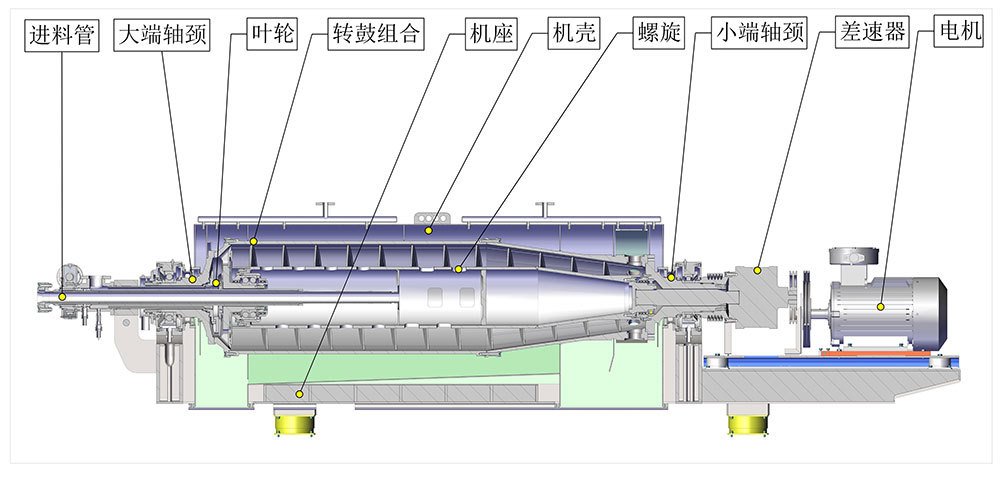

LWS系列卧式螺旋卸料沉降三相離心機，主要是由回轉體組合(螺旋和轉鼓等)、行星齒輪差速器、雙電機(主、輔電機)雙變頻器、一體化機座、全密閉式機殼、進料管組件、可調向心葉輪、罩殼及自動控制系統組成，可對物性差異較大的多種懸浮液進行液一液一固或液一固一液三相分離。

關鍵詞：

三相卧式螺旋沉降

所屬分類：

卧螺系列

咨詢熱線：

023-63176665

聯系我們

返回列表

　　待分離的懸浮液經進料管連續輸送到機内，經螺旋輸送器的料倉加速後，進入高速旋轉的轉鼓内，在離心力場作用下，懸浮液在轉鼓内形成一環形液流，固相顆粒在離心力作用下快速沉降到轉鼓的内壁上，由差速器産生的轉鼓和螺旋的差速，由螺旋将沉渣推送到轉鼓錐端的幹燥區，經過螺旋推力和離心分力的雙向擠壓，以使沉渣得到進一步擠
壓脫水後，從轉鼓小端排渣O排出。

　　環形液流通過比重差形成兩個液相的明顯分層效果，重的液相在靠近轉鼓簡體部分(如水)，輕的液相在遠離轉鼓簡體部分(如油)，通過轉鼓大端的溢流擋闆進行調節獲得沉渣和液相不同的分離效果，且可不停機通過可調向心葉輪來調節兩個液相之間的分界面來達到兩個液相的不同分離效果。

　　分離後的輕液(如油)經溢流口排出，而分離後的重液(如水)經轉鼓大端的抽水口( 或向心泵)壓力排出，沉渣和清液分别被收集到機殼内各自的收集倉内，最後在重力作用下卸出機外。

工作原理圖

産品特點

　　除具有普通卧螺離心機特點外，還具有如下特點:

　　1、通過可調向心葉輪可在線調節兩種液體的分離區域，重相液壓力排出，輕相液重力排出，可快速自由調整重、輕液的分離程度，得到更高地液體純度。

　　2、通過可調葉輪，省去了傳統分離式泵，節省成本且調節刻度便于讀取，易于操作。

　　3、通過向心泵從轉鼓内腔直接進入出液管道，兩液相獨立通道排出，有效避免重液與輕液交叉污染，且不與外界空氣接觸，适用于液相易揮發、易燃易爆、易起泡、少量懸浮物、有毒及有液相二次污染防護需求的場合。

　　4、可随時适應進料量和三相進料濃度比例的波動。

主要技(jì )術參數

項目 / 型号	LWSX 3827- NC	LWSX 3837- NC	LWSX 3842- NC	LWSX 4527- NC	LWSX 4537- NC	LWSX 4542- NC	LWSX 5227- NC	LWSX 5237- NC	LWSX 5242- NC	LWSX 5827- NC	LWSX 5837- NC	LWSX 5842- NC	LWSX 6527- NC	LWSX 6537- NC	LWSX 6542- NC	LWSX 7227- NC	LWSX 7237- NC	LWSX 7242- NC	LWSX 8027- NC	LWSX 8037- NC	LWSX 8042- NC
直徑	380	380	380	450	450	450	520	520	520	580	580	580	650	650	650	720	720	720	800	800	800
長徑比	2.7	3.7	4.2	2.7	3.7	4.2	2.7	3.7	4.2	2.7	3.7	4.2	2.7	3.7	4.2	2.7	3.7	4.2	2.7	3.7	4.2
轉速(r/min)	4000	4000	4000	3800	3800	3800	3500	3500	3500	3200	3200	3200	3200	3200	3200	2800	2800	2800	2500	2500	2500
分離因數	3380	3380	3380	3610	3610	3610	3540	3540	3540	3317	3317	3317	3700	3700	3700	3153	3153	3153	3140	3140	3140
主電機功率 (kW)	22-30	22-30	22-30	30-37	30-37	30-37	55-75	55-75	55-75	75-90	75-90	75-90	90-110	90-110	90-110	110-132	110-132	110-132	160-185	160-185	160-185
輔電機功率發電機狀态 (kW)	11-15	11-15	11-15	11-22	11-22	11-22	15-30	15-30	15-30	30-45	30-45	30-45	30-45	30-45	30-45	37~55	37~55	37~55	55~75	55~75	55~75
重量 (kg)	2800	3000	3200	3000	3200	3500	5300	5700	6100	6200	6500	7100	8300	8700	9300	11000	12000	13000	15000	16500	17500
外形尺寸長x寬x高 (mm)	3200x 1270x 1120	3400x 1270x 1120	3529x 1270x 1120	3400x 1440x 1023	3650x 1440x 1023	3837x 1440x 1023	3909x 1700x 1202	4200x 1700x 1202	4500x 1700x 1217	4300x 1770x 1210	4500x 1770x 1210	4690x 1770x 1210	5002x 1867x 1403	5302x 1867x 1403	5602x 1867x 1403	4900x 1950x 1483	5185x 1950x 1483	5400x 1950x 1483	5600x 2110x 1582	6100x 2110x 1582	6489x 2110x 1582
