LWZ系列沉降過濾複合型卧式螺旋卸料離心機

物料進入進料管後，經螺旋輸送器的布料倉加速後，進入高速旋轉的轉鼓内。在離心力場作用下，懸浮液在轉鼓内形成環形液流，固相顆粒在離心力作用下快速沉降到轉鼓的内壁上。

關鍵詞：

卧式螺旋沉降密閉

所屬分類：

卧螺系列

咨詢熱線：

023-63176665

聯系我們

返回列表

産品原理

　　分離後的澄清液經溢流口排出，固體顆粒在螺旋的作用下通過錐段轉鼓的預濃縮後推送到轉鼓過濾段。通過離心過濾，沉渣進一步脫水，從轉鼓小端排渣口排出，脫水過程中産生少量濾液。在脫水過程中，還可用夾套進料管加洗滌水對沉渣進行洗滌。

　　分離過程連續進行，澄清液、濾餅、濾液分别被收集到機殼内各自的收集倉内，最後在重力作用下卸出機外

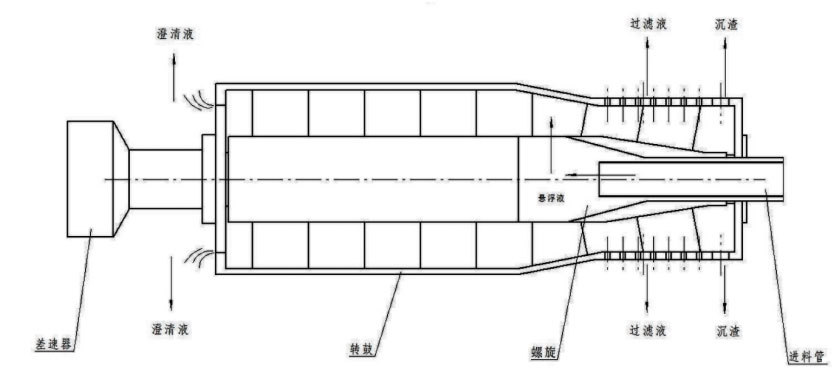

工作流程圖

産品結構

　　LWZ型卧式螺旋卸料沉降過濾離心機，是基于卧式螺旋卸料離心機結構,增加過濾段轉鼓而設計的濃縮、沉降和脫水一體化設備。主要由回轉體(轉鼓組合、螺旋、大端軸頸組合、小端軸頸組合)、差速器、進料管、機座、機殼、反沖洗裝置、動力系統和潤滑系統等部件組成。

産品優點

　　轉速高，清液澄清能力強，澄清液含固率很低。
　　與卧螺沉降離心機相比，有專門的過濾段，濾餅含水率低。并能根據需求對濾餅進行機内洗滌。
　　與活塞推料離心機相比，有專門的濃縮段，可以适應更低的進料濃度，澄清液和過濾液可分别排放。
　　适用于很寬的濃度範圍(2%-50%)、較大顆粒(0.05-5mm)的料漿濃縮、脫水一體化操作。
　　整體式條形篩網，篩網使用壽命長；采用專用拆卸工具，拆換方便。
　　整個操作過程全自動，連續運行，無需人工幹預操作。

産品應用

　　對二甲苯、雙酚A、聚乙烯醇、聚乙烯、聚丙烯、聚苯乙烯、聚氯乙烯、對苯二甲酸、二甲酯、芒硝和芒硝生産殘餘物、鉀鹽生産殘餘物、廢水鹽。

産品參數

項目 / 型号	LWZ5237-NC	LWZ6537-NC	LWZ7237-NC	LWZ8035-NC	LWZ9035-NC	LWZ11530-NC
直徑	520	650	720	800	900	1150
長徑比	3.7	3.7	3.7	3.5	3.5	3
過濾直段	360	470	540	640	720	900
過濾長度	400	500	600	650	750	900
最大轉速（r/min）	3000	2700	2500	2200	2000	1770
最大分離因數	2614	2647	2513	2163	2011	2012
主電機功率（kW）	55-75	90-160	160-250	200-355	250-450	400-710
輔電機功率（發電機狀态）（kW）	11-22	18.5-37	30-55	55-75	55-90	75-110
重量	7500	10000	13000	18000	25000	32000
外形尺寸（長x寬x高）(mm)	3910x1810x1380	4410x1950x1450	4800x2060x1500	5450x3200x1600	5980x3310x1875	6870x4480x1925
