LW-NC系列高速卧式螺旋卸料沉降離心機

LW-NC系列高速卧式螺旋卸料沉降離心機，主要是由回轉體組合(螺旋和轉鼓等)、行星齒輪差速器、雙電機(主、輔電機)雙變頻器、一體化船型機座、全密閉式機殼、進料管及自動控制系統組成，可對微粒範圍需要較高分離因數的多種懸浮液進行固液分離、粒度分級、固相脫水和液相澄清等。

關鍵詞：

沉降離心機高速低重心

所屬分類：

卧螺系列

咨詢熱線：

023-63176665

聯系我們

返回列表

産品原理
　　主機啓動并自動升速，當達到預定指标且轉鼓轉速達到加料速度時，進料閥打開，待分離的懸浮液由進料管進入螺旋推料器的料倉内，經初步加速後經料倉出口進入轉鼓，由于離心力的作用，轉鼓内的懸浮液很快被分成二相；較重的固相沉降在轉鼓内壁，由于差速器的差動作用使螺旋推料器與轉鼓之間産生相對運動，固相被螺旋推送至轉鼓小端的幹燥區進一步脫水，然後經出渣口排出，與此同時，較清的分離液經大端溢流口排出或采用向心泵排出。

産品結構
　　LW-NC系列高速卧式螺旋卸料沉降離心機，主要是由回轉體組合(螺旋和轉鼓等)、行星齒輪差速器、雙電機(主、輔電機)雙變頻器、一體化船型機座、全密閉式機殼、進料管及自動控制系統組成，可對微粒範圍需要較高分離因數的多種懸浮液進行固液分離、粒度分級、固相脫水和液相澄清等。

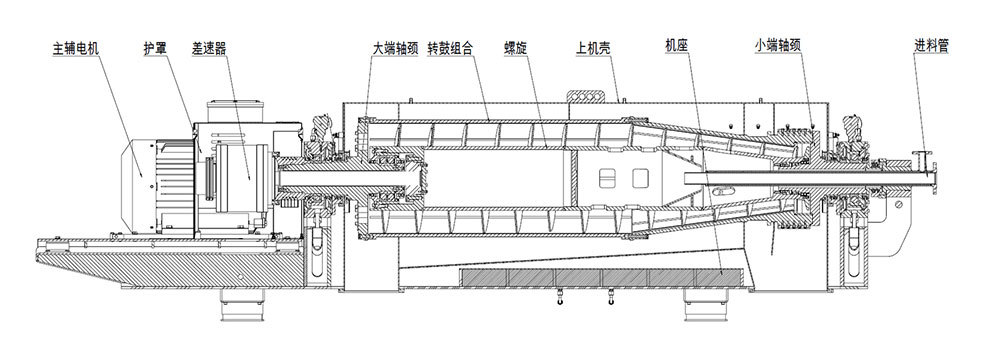

結構圖

産品優點
　　離心機轉子在保證強度和剛度的前提下，采用輕量化設計，提高固有頻率，确保高轉速穩定高。
　　離心機采用一體化船型結構，回轉體重心低。離心機結構緊湊、占地面積小，耐負荷沖擊性能更好，運行平穩、振動小。
　　離心機工作轉速高、分離因數大、運行平穩、可靠性高。
　　采用PLC+觸摸屏控制，具有人機操作界面，可通過觸摸屏實現離心機的所有操作，并對離心機設置了多項數據實時監控及其故障、過載報警和自動停車保護裝置，真正實現智能監控操作。
　　自動化程度高，能實現一鍵啓動、停機功能，可24小時自動運行，最大限度地降低了人工成本。
　　離心機機座、結構剛性好、重量重。離心機運行更加平穩、安全、可靠。
　　離心機主軸承采用強制油潤滑，且油泵采用一開一備，能更好地保證對軸承潤滑效果，确保軸承的有效潤滑，設備更加安全可靠。
　　離心機轉鼓、軸頸采用高強度雙相鋼離心澆鑄。轉鼓強度高、沒有焊接應力，零件變形小，可有效避免因焊接應力釋放導緻關鍵零件變形影響機器的可靠運行。
　　離心機采用能量回饋單元、高效節能。電機采用雙變頻器共直流母線驅動，能有效的将輔電機發電産生的能量通過輔變頻回饋到主變頻上。
　　與物料接觸部分均采用優質不鏽鋼制造，具有充分耐酸堿能力；且可配備各種防磨技(jì )術，如碳化鎢噴塗、耐磨合金堆焊、硬質合金塊、耐磨合金套等先進技(jì )術，可大大改善機器穩定性和可靠性。

産品應用
　　磷酸鐵、PVC樹脂、ABS樹脂、亞硫酸铵、沉澱硫酸鋇、毛油、碳酸酸鋇、硫酸锶、钛白粉、鉻酸鈉、高錳酸鉀、纖維素、礦石、瓷土、高嶺土、矽藻土、澱粉、大豆蛋白、紅薯蛋白、花生蛋白、薯渣、垃圾滲濾液、果汁、飲料、植物油、檸檬酸、廢油淨化、煤焦油、瀝青、煤氣化渣水、洗滌水淨化、DD GS酒槽液、芝麻油、花椒油、動物脂肪、血粉、電廠污泥、餐廚垃圾、市政廢水、生活污泥、天然氣脫硫污泥、電石污泥、活性污泥、氨污泥、明礬污泥、鑽探泥漿、煤浮選廢物。

産品參數

項目 / 型号	LW 3527- NC	LW 3537- NC	LW 3542- NC	LW 3827- NC	LW 3837- NC	LW 3842- NC	LW 4527- NC	LW 4537- NC	LW 4542- NC	LW 5227- NC	LW 5237- NC	LW 5242- NC	LW 5827- NC	LW 5837- NC	LW 5842- NC	LW 6527- NC	LW 6537- NC	LW 6542- NC	LW 7227- NC	LW 7237- NC	LW 7242- NC	LW 8027- NC	LW 8037- NC	LW 8042- NC
直徑	350	350	350	380	380	380	450	450	450	520	520	520	580	580	580	650	650	650	720	720	720	800	800	800
長徑比	2.7	3.7	4.2	2.7	3.7	4.2	2.7	3.7	4.2	2.7	3.7	4.2	2.7	3.7	4.2	2.7	3.7	4.2	2.7	3.7	4.2	2.7	3.7	4.2
轉速(r/min)	4250	4250	4250	4000	4000	4000	3800	3800	3800	3500	3500	3500	3200	3200	3200	3200	3200	3200	2800	2800	2800	2500	2500	2500
分離因數	3531	3531	3531	3380	3380	3380	3610	3610	3610	3540	3540	3540	3317	3317	3317	3700	3700	3700	3153	3153	3153	3140	3140	3140
主電機功率 (kW)	22	22	22	22- 30	22- 30	22- 30	30- 37	30- 37	30- 37	55- 75	55- 75	55- 75	75- 90	75- 90	75- 90	90- 110	90- 110	90- 110	110- 132	110- 132	110- 132	160- 185	160- 185	160- 185
輔電機功率發電機狀态 (kW)	7.5	7.5	7.5	11-15	11-15	11-15	11-22	11-22	11-22	15-30	15-30	15-30	30-45	30-45	30-45	0/30	30-45	30-45	0/37	37~55	37~55	0/55	55~75	55~75
重量 (kg)	1800	2100	2480	2800	3000	3200	3000	3200	3500	5300	5700	6100	6200	6500	7100	8300	8700	9500	11000	12000	13000	15000	16500	17500
外形尺寸長x寬x高 (mm)	2700x 1000x 1020	2900x 1000x 1020	3000x 1000x 1020	2900x 1270x 1120	3100x 1270x 1120	3229x 1270x 1120	3100x 1440x 1023	3350x 1440x 1023	3537x 1440x 1023	3709x 1700x 1202	4000x 1700x 1202	4300x 1700x 1217	4150x 1770x 1210	4320x 1770x 1210	4460x 1770x 1210	4900x 1908x 1401	5167x 1908x 1401	5283x 1908x 1401	4600x 1950x 1483	4885x 1950x 1483	5100x 1950x 1483	5300x 2110x 1582	5800x 2110x 1582	6189x 2110x 1582
